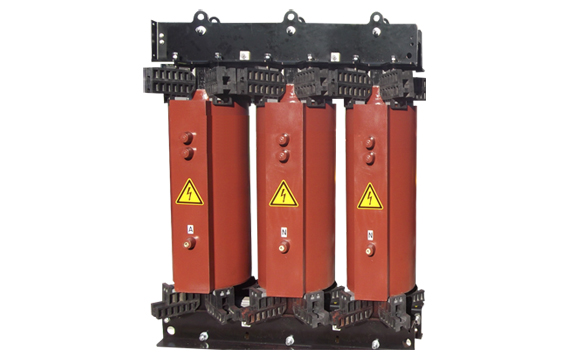

Transformadores de Puesta a Tierra


Los transformadores de puesta a tierra se diseñan para proporcionar un punto de neutro artificial para sistemas de potencia de trifásicos sin conexión a tierra.

Durante las fallas de línea a tierra, los transformadores de puesta a tierra proporcionan un camino fácil para fallas a tierra para limitar las corrientes de falla y sobretensiones temporales.

Los transformadores de puesta a tierra normalmente conducen corrientes de falla a tierra hasta que el interruptor despeja la falla. Por lo tanto tienen cortos tiempos de operación nominal.

La potencia nominal (kVA) de un transformador de puesta a tierra depende de la tensión normal de línea a neutro (tierra) y el nivel de cortocircuito por un tiempo determinado, puede ser de segundos hasta minutos.





Especificaciones Técnicas
Tipo En seco o sumergidos [ZN, ZNyn, YNd(open), Ii0]
Tensión ≤36 kV
Corriente ≤3000 A *
Rendimiento (segs) 10 /30 / 60 u otros
Método de refrigeración

ONAN,ONAF

AN,AF

Frecuencia 50 Hz / 60 Hz
Instalación Interior / Exterior
Temperatura ambiente -30°C 55°C *
Normas (estándares)

IEC 60076-6

IEC 60076-1

Opciones de sellado Gabinetes de transformadores para cualquier grado de IP con:

- CT

- VT

- Interruptor de aislamiento

*Consulte al fabricante por valores más altos.





Lista de pruebas



  • Revisión visual y dimensional
  • Medición de razón de transformación
  • Medición de resistencia del bobinado
  • Medición de impedancia de secuencia cero
  • Medición de pérdidas y corriente en vacío
  • Medición de impedancia de cortocircuito y perdidas con carga
  • Pruebas dieléctricas
  • Prueba de tención aplicada
  • Prueba de tensión inducida
  • Prueba de impulso
  • Prueba de calentamiento
  • Revisión final
  • Consultar por pruebas especiales.
