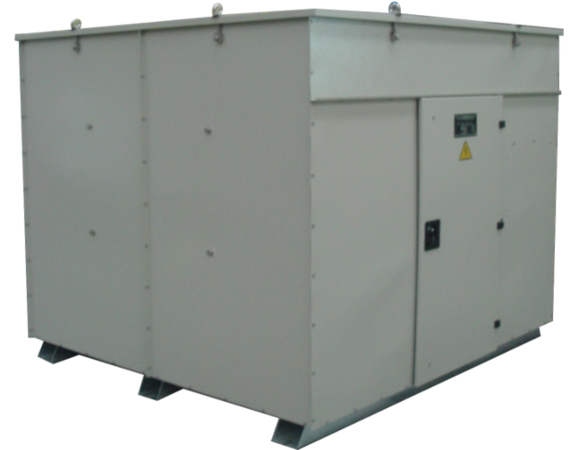

Los Reactores Shunt actúan como amortiguadores de potencia reactiva para aumentar la eficiencia en sistema de potencia.

Los Reactores Shunt son inductores que se utilizan para compensar la potencia reactiva capacitiva generada por líneas de transmisión largas y bajo nivel de carga, o por cables subterráneos, permitiendo así un flujo de potencia activa a través del sistema y además evitando sobretensiones. Los Reactores Shunt pueden ser conectados directamente amla línea de poder o al terciario de transformador de poder.

Los devanados principales y el circuito magnético están sumergidos en aceite. El aceite de aislamiento actúa como medio de enfriamiento, que puede absorber calor de los devanados del reactor y conducir el calor a través del aceite.

El núcleo de un reactor sumergido en aceite está hecho de materiales ferromagnéticos, con uno o más huecos de aire incorporados. Estos núcleos de hierro con aire están diseñados para soportar no sólo los esfuerzos mecánicos durante el funcionamiento normal, sino también para soportar las condiciones de falla en la red.

En sistemas de alta y alta tensión, los reactores shunt deben usarse con filtros de amortiguación RC debido al hecho de que en estos sistemas las tensiones transitorias de conmutación son extremadamente altas y los dispositivos de conmutación pueden dañarse si no se toman las medidas adecuadas de amortiguación.

Aplicaciones Típicas

Se utilizan principalmente para la compensación de potencia reactiva de líneas de transmisión largas o ligeramente cargadas, así como cables subterráneos utilizados en:

• Parques eólicos
• Tres subterráneo (metro)
• Sistemas de Distribución Urbana
• Zonas industriales
• Campus universitarios
• Subestaciones

* Consultar a fábrica para valores mayores.
