Paneles De Arranque De Tensión Reducida Con Autotransformadores


Los paneles de arranque de tensión reducida están diseñados para el arranque de motores de jaula de ardilla síncronos y asíncronos. Los PATR reducen el torque al reducir temporalmente la tensión y/o la corriente de entrada. Reduce la tensión que se aplica al motor en el arranque, causando una reducción en la corriente de entrada desde la red.

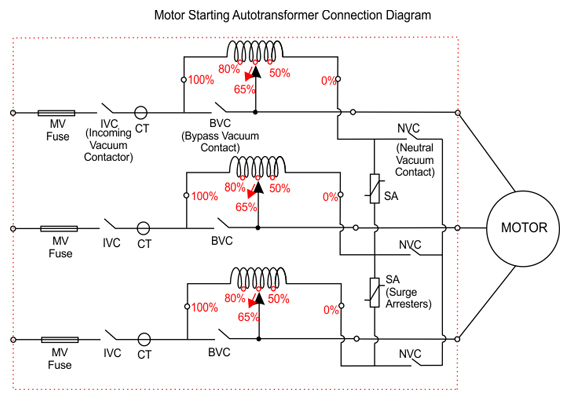

Una de las formas de limitar la corriente de arranque del motor es con un autotransformador. Se coloca un autotransformador en serie con el motor durante el arranque. La acción del autotransformador reduce la tensión que se aplica a los terminales del motor para que la corriente de arranque se reduzca. Están diseñados normalmente con tomas de tensión de 50, 65 y 80% de la tensión nominal.





Especificaciones técnicas
Tipo de autotransformador En seco encapsulado en resina
Tipo de construcción Metal Enclosed o Metal Clad
Tensión nominal ≤15kV
Corriente nominal ≤1600A *
Temperatura ambiente -30°C a 55°C
Kontrol Controlador digital basado a la corriente del motor
Protección

Relé de protección de motor

Protección contra sobretensión para el autotransformador

*Consulte al fabricante por valores más altos.
