Resistencias de Puesta a Tierra

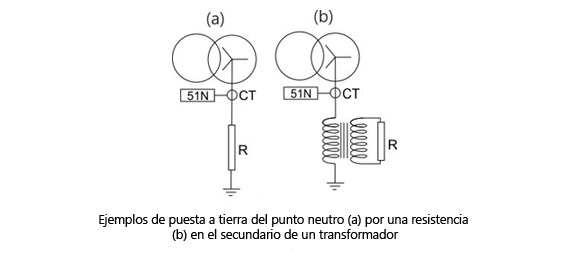

Las resistencias de puesta a tierra (RPTs) se utilizan para limitar la corriente de falla para la seguridad de los equipos y el personal en sistemas industriales. En un sistema con neutro sólidamente conectado a tierra la corriente de falla está limitada únicamente por la resistencia del suelo. La corriente de falla puede ser muy alta y puede dañar los transformadores, generadores, motores, cableado y otros equipos del sistema. Las RPTs se conectan entre el neutro y la conexión a tierra para aumentar la resistencia neta en caso de falla a tierra y así limitar la corriente a un nivel seguro.

Las ventajas del uso de RPTs incluyen:

  • Reducción de las corrientes de falla monofásica, para así mejorar la seguridad cada equipo en la red eléctrica de MT,
  • Reducción de sobretensiones transitorias que pueden ocurrir durante una falla a tierra, además permite su monitoreo por medio de un relé de falla a tierra,
  • Aumento de la protección de generadores, transformadores y equipos relacionados,
  • Reducción de costos de operación y mantenimiento,
  • Aumento de la seguridad,
  • Proporciona medios simples, confiables y selectivos de protección,
  • Permite el uso de equipos y, en particular, cables con niveles de aislamiento más bajos que para un escenario neutro aislado
  • Reducción del voltaje de paso





El valor de la corriente de falla debe limitarse a un valor que pueda ser manejado con seguridad por la máquina o el transformador. También necesita ser lo suficientemente alta como para ser detectada por los relés de protección contra fallas a tierra. Si el valor de resistencia de la RPT es demasiado alto, la corriente de falla será muy baja y no podrá activar el relé de protección de falla a tierra durante el evento de falla.

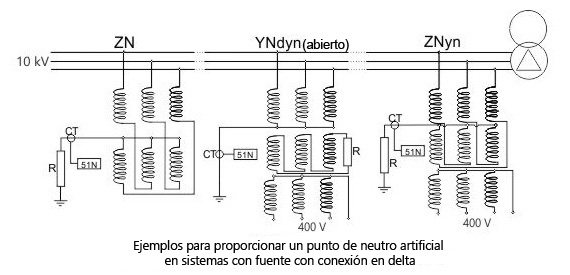

En una conexión trifásica en estrella, las capacitancias se forman contra tierra. En el caso de una falla a tierra, estas capacitancias pueden cargarse con la tensión de línea y pueden causar sobretensiones transitorias. La RPT debe tener un valor que permita que las capacitancias se descarguen.

Las resistencias también se clasifican por el tiempo que pueden soportar la corriente de falla. Las duraciones típicas son 5-10 segundos. Las resistencias con clasificación de tiempo extendido se usan en sistemas en los que la fiabilidad del sistema es crítica: Industrias petroleras, minas, etc. En estas situaciones, las altas resistencias se utilizan para soportar falla a tierra en largos períodos. Cuando se produce falla a tierra en una fase, se generará una alarma. Sin embargo, el sistema continúa funcionando hasta la siguiente desconexión programada.

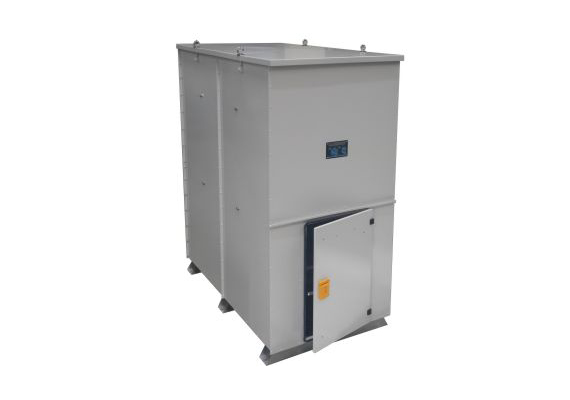

Las resistencias de puesta a tierra Hilkar están diseñadas para absorber una gran cantidad de energía sin exceder los límites de temperatura definidos en la norma IEEE 32. Las RPTs de Hilkar pueden utilizarse para instalación interior y exterior, y el punto de conexión del neutro está dispuesto sobre un aislador de porcelana, para que se conecte por la parte inferior, superior o lateral o con un cable de AT (XLPE) (Sección transversal mínima = 70 mm2 de cobre o 95 mm2 de aluminio). El grado de protección más utilizado para las RPTs es IP23, ya que permite que los elementos de resistencia se enfríen con más facilidad y se pueden utilizar tanto en zonas costeras y desiertos, porque los elementos resistivos son completamente de acero inoxidable y no se ven afectados por condiciones ambientales extremas. Los RPTs se suministran con las pautas de mantenimiento e instalación. En estas directrices, también se indican los ajustes recomendados para cada RPT. Hilkar proporciona asistencia técnica completa para cumplir con sus especificaciones o condiciones del sitio.







Opciones de RPT



  • Soportes de elevación para la separación del suelo y seguridad
  • Diseñado especial para instalación en zonas peligrosas y extremas (Ex-proof, certificación ATEX)
  • Gabinetes de acero inoxidable o aluminio a pedido
  • Suministro de transformadores de tensión
  • Suministro de relés de protección
  • Bushings de entrada y/o salida, de porcelana, se pueden montar en la parte superior o el costado del gabinete

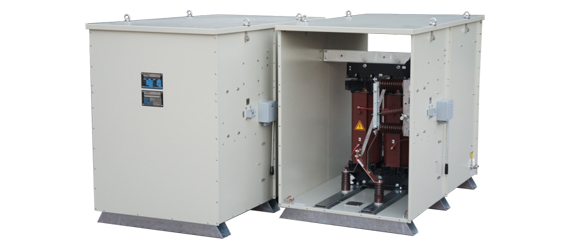

  • Suministro de transformador (reactor) de puesta a tierra
  • Seccionadores monoplares motorizados o manuales, desconectadores bajo carga, interruptores, contactores al vacío, pararrayos y calefactores anticondensación



Características Generales



  • Elementos resistivos de acero inoxidable
  • Transformador de corriente incluido (EN 61869-2)
  • Conexiones de elementos resistivos empernados, en lugar de conexiones soldadas, que permiten montar piezas de repuesto in situ en forma inmediata
  • Por lo general, gabinete de acero galvanizado en caliente de 2 mm de espesor
  • Pintado bajo demanda
  • Alta capacidad térmica para absorber altas corrientes
  • Diseño para operar a más de 1000msnm a pedido
  • Cáncamos de elevación que proporcionan una manipulación segura
  • Construcción robusta resistente a los golpes
  • Cubierta superior sólida inclinada para evitar la acumulación de agua
  • Placa de identificación de acero inoxidable resistente a la corrosión



Especificaciones Técnicas



  • Tensión de Operación: Hasta 110kV (línea a línea)
  • Corriente Nominal: Hasta 5000 A
  • Temperatura ambiente: Hasta 55°C (consultar para operación en temperaturas ambientes más altas)
  • Aleación de resistencia: Acero inoxidable (CrNi o CrAl)
  • Grado de protección: IP 23 (exterior), otros bajo demanda
  • Normas: IEEE 32, IEC 60137 y 60273, EN ISO 1461, EN 10346, EN 12 ISO 129 44, IEC 60071, IEC 60060, IEC 60529



Pruebas de rutina



  • Medición de resistencia de aislación entre gabinete y resistencia
  • Medición de resistencia DC
  • Pruebas dieléctricas en bloques de resistencia
  • Medición de espesor de galvanizado y/o pintura





Pruebas de Prototipo



  • Prueba de aumento de temperatura
  • Prueba de grado de protección de gabinete
  • Prueba de impulso (1,2 / 50 μs)



Pruebas Especiales (bajo demanda)



  • Medición de resistencia AC
  • Prueba sísmica
  • Prueba de resistencia de aislación (Megger)



Detalles de selección



  • Tensión Nominal del sistema (kV)
  • Tensión de Línea a neutro (kV)
  • Corriente nominal deseada (A)
  • Valor de resistencia deseado (ohms)
  • Tiempo máximo de operación (segundos) y ciclo de trabajo
  • Entrada por pasamuros (bushings) o por entrada de cable
  • Características del transformador de corriente (si aplica)
  • Elemento de desconexión (si aplica)
  • Opciones especiales (si aplica)
