Reactores de Filtro Armónico con Núcleo de Aire


El uso de cargas no lineales tales como equipos basados en electrónica de potencia y hornos eléctricos han aumentado en las últimas décadas. Este tipo de cargas deterioran la calidad de energía de la red a la que están conectadas. Uno de los parámetros más importantes para determinar la calidad de energía es la distorsión armónica.

La distorsión armónica en una red provoca:

  • Calentamiento de equipos
  • Falla de aislación debido a sobrecalentamiento y picos de voltaje más alto que la tensión nominal fundamental (50Hz o 60Hz)
  • Mal funcionamiento del equipos (falsa detección cruce por cero en dispositivos electrónicos de potencia)
  • Interferencia de comunicación
  • Aumento del ruido en las máquinas eléctricas
  • Funcionamiento incorrecto de fusibles e interruptores

Los filtros armónicos pasivos son los dispositivos más utilizados para reducir la distorsión armónica en una red. Estos filtros se construyen a partir de componentes RLC pasivos, es decir, resistencias, inductores y condensadores.

Los inductores (reactores) en estos filtros sirven para crear, en conjunto con los condensadores existentes en el filtro de armónicos, un circuito resonante. Mediante el ajuste apropiado de la frecuencia de resonancia del filtro de armónicos, se puede impedir que entren a la red eléctrica las corrientes armónicas no deseadas, inyectadas por las cargas no lineales. Esta es una medida muy importante que se toma para reducir la distorsión armónica en una red. Los reactores de filtro de armónicos se pueden utilizar en filtros de un solo orden, de segundo orden y de tipo C según el tipo de carga y propósito. Además, pueden utilizarse en serie con dispositivos de transmisión de CA flexible (FACTS) como el Compensador Estático VAr (SVC), Compensadores Sincrónicos Estáticos (STATCOM) y Sistemas de Transmisión de Alta Tensión de Corriente Continua (HVDC), para reducir la cantidad de armónicos que estos sistemas podrían inyectar a la red eléctrica.

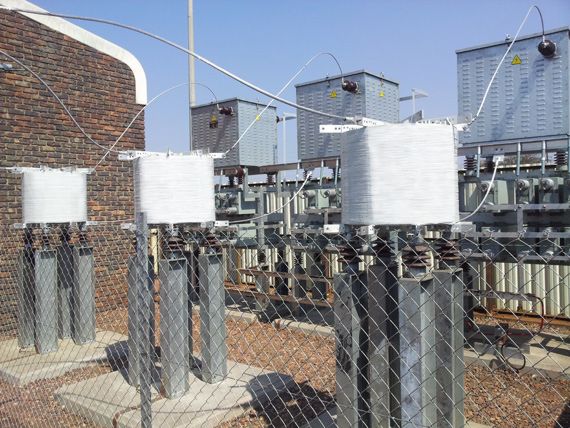

A niveles de media tensión (MT), en reactores de filtro de armónicos usualmente se utilizan reactores del tipo seco de núcleo de aire. Al no tener núcleo magnético, los reactores de núcleo de aire están libres de saturación. Pueden instalarse en exteriores e interiores siempre y cuando durante la instalación se considere la trayectoria del flujo magnético, durante su funcionamiento deben mantenerse alejados de material ferromagnético.

En algunas aplicaciones industriales tales como hornos de arco y hornos de cuchara, es vital para filtrar algunos armónicos, y al mismo tiempo no amplificar los interarmónicos existentes. De lo contrario, pueden producirse calentamientos excesivos o sobretensiones que pueden dañar o al menos degradar la vida útil del equipo. Además, los clientes industriales están forzados a seguir las indicaciones para la corriente armónica y los límites de voltaje armónicos, con respecto al nivel de voltaje y a la relación entre la potencia de cortocircuito y potencia de carga, todo esto incluido en norma IEEE 519.92 y otras. Por lo tanto, es importante el diseño cuidadoso de los reactores y de la frecuencia de sintonización, considerando una banda de frecuencias amplia que incluya tanto los armónicos como los interarmónicos.

Todos los reactores de filtro de armónicos con núcleo de aire de Hilkar están diseñados específicamente para las diferentes aplicaciones considerando el voltaje, corriente, inductancia, tipo de aplicación (o tipo de filtro), armónicos, interarmónicos, tamaño, eventos transitorios tales como conmutaciones y características de pérdida que se requieren para proporcionar el diseño más eficiente a los precios más económicos. Todos los ensayos de rutina se realizan de acuerdo a norma EN 60289, u otros estándares dependiendo de la solicitud del cliente. Los informes de pruebas de prototipo están disponibles a pedido. Todos los informes de prueba se envían al cliente. El programa básico de pruebas incluye algunas o todas las siguientes pruebas:

  • Pruebas de rutina (medición de inductancia y resistencia, prueba de potencial aplicado (1 min) y prueba de impulso)
  • Prueba de resistencia a cortocircuito
  • Prueba de aumento de temperatura
  • Prueba de nivel de ruido
  • Prueba sísmica







Características



  • Diseñado y sometido a pruebas de acuerdo las normas IEC e IEEE aplicables
  • Excelente resistencia a alta tensión
  • Alto factor de calidad (Q)
  • Alta capacidad térmica
  • Alta resistencia mecánica para soportar fuerzas de cortocircuito
  • Se utilizan espaciadores de fibra de vidrio para facilitar la refrigeración
  • Diseño compacto, las dimensiones se pueden ajustar según las necesidades específicas del cliente
  • Disposición lado a lado, delta o vertical dependiendo de la disponibilidad de espacio
  • Capacidad de potencia adecuada para situaciones de activación de filtros y de arranque de transformadores (inrush)
  • Pintura resistente a la corrosión y al calor para aplicaciones interiores y exteriores
  • Aisladores con gran distancia de fuga, para instalación en áreas altamente contaminadas y altitudes elevadas
  • Protección especial de superficie contra UV y contaminación Clase IV
  • Diseño libre de mantenimiento
  • Disponible con soportes de aluminio, acero galvanizado en caliente o soportes de hormigón
  • Bases de elevación disponibles



Especificación Técnica
Tensión Hasta 36 kV*
Frecuencia Fundamental 50-60 Hz
Corriente Armónica Ih = 0.3I1
Corriente Máxima Imax = 2I1 por 60 segundos
Tipo Seco, Núcleo de Aire
Frecuencia (Armónicos) Hasta 2.5 kHz (50 Armónica para sistemas en 50 Hz)
Altitud Hasta 1000msnm*
Instalación Interior / Exterior
Clase Térmica Clase F u otra a pedido
Material Bobinados Aluminio o Cobre
Grado de Protección IP00 (interior), IP23 (exterior), otros a pedido
Temperatura -40°C a 55°C
Pintura RAL 7035, otros colores a pedido
Refrigeración Aire natural (AN)
Opciones Derivaciones con configuración de terminales DIN o NEMA

* Consultar a fábrica para valores mayores.
