Reatores de Derivação de Núcleo de Ar (Shunt Reactor)


Os reatores de derivação atuam como amortecedores reativos para aumentar a eficiência do sistema de energia.

Os reatores de derivação são indutores que são usados para compensar a energia reativa capacitiva gerada por linhas de transmissão longas e de baixa carga, ou por cabos subterrâneos, permitindo assim o fluxo de energia ativa através do sistema e evitando picos. Os reatores de derivação fornecem compensações indutivas.

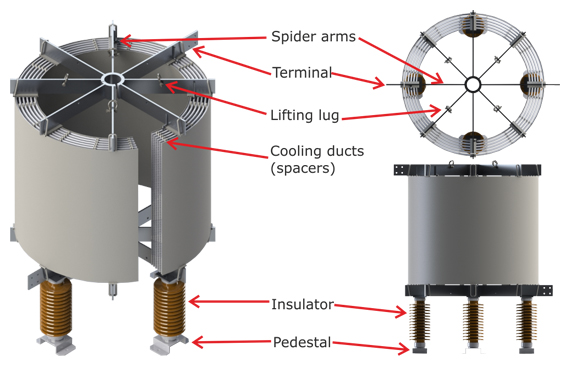

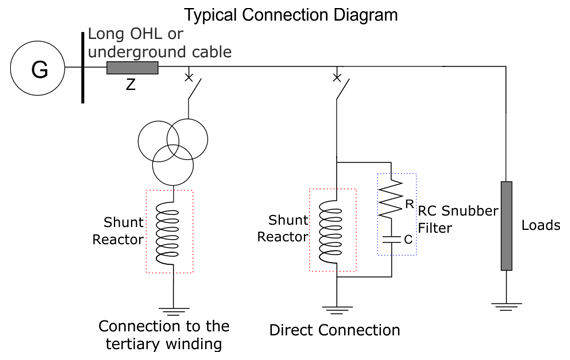

Os reatores de derivação são ligados através de um enrolamento terciário do transformador principal ou estão diretamente ligados à linha. Nos sistemas de alta potência e de alta tensão, os reatores de derivação devem ser utilizados com filtros amortecedores RC RC snubber filters nestes sistemas as tensões de manobra transitórias (comutação) são extremamente elevadas e podem causar danos aos dispositivos de manobra.



Vantagens



  • Núcleo de ar, construção seca
  • Aumento de temperatura controlado para uma vida útil mais longa
  • Proteção especial das superfícies contra os raios ultravioleta e para as zonas de poluição da classe IV
  • Design sem manutenção
  • Encapsulado em fibra de vidro impregnado em epóxi
  • Perdas de baixo nível
  • Baixo ruído







Especificações Tecnicas
Tensão Até 36 kV
Potencia Até 20 MVAr *
Tipo Núcleo de ar, tipo seco
Frequência 50 Hz / 60 Hz
Instalação Gabinete disponivel a pedido, configuração lado a lado, delta or configuração vertical
Enrolamento Alumínio ou Cobre
Pintura RAL 7035, outros a pedido
Construção Encapsulado em fibra de vidro impregnado em epóxi
Temperatura -40°C to 55°C
Classe Térmica F class or custom
Arrefecimento Ar natural
Normas IEC 60076-6, IEEE Std. C57.21
Opções

- Taps

- Gabinete

- Montado em patins

- Suportes de elevação

-Configuração dos Terminais DIN ou NEMA

-Solução completa com interruptores, filtro amortecedor passivo e relé de proteção

*Consultar a fabrica para valores maiores.
