Réacteurs de ligne et de charge à base d'air

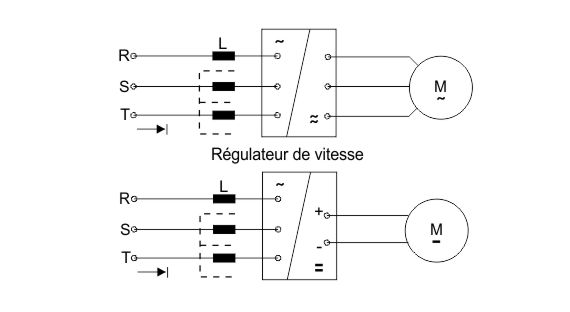

Les réacteurs de ligne et de charge sont généralement connectés en série aux bornes d'entrée et / ou de sortie des équipements triphasés tels que les variateurs de vitesse du moteur, les onduleurs et les systèmes UPS. Ces équipements utilisent des commutateurs semi-conducteurs tels que des IGBT, des thyristors et des diodes et créent donc une distorsion harmonique et des surtensions de commutation élevées (dv / dt). L'utilisation de ces équipements est de plus en plus répandue à mesure que la technologie progresse. Cependant, les effets négatifs de ces équipements ne doivent pas être négligés.

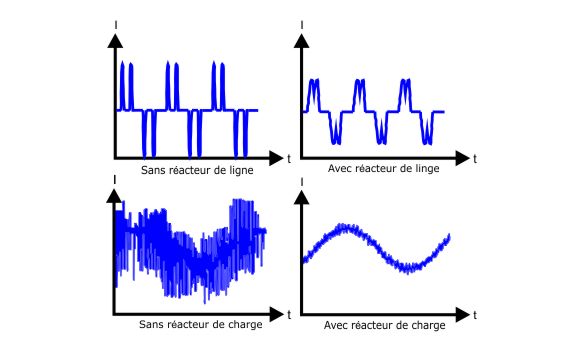

En utilisant des réacteurs de ligne et de charge, les effets néfastes liés à l'utilisation de ces équipements sont réduits:

  • Courant de démarrage limité
  • Réduction du bruit moteur
  • Température du moteur réduite
  • Réduction de la distorsion harmonique
  • Réduction du chauffage moteur
  • Réduction des surtensions de commutation
  • Choix plus simple des fusibles selon le courant nominal du moteur

Ces réacteurs sont conçus pour fournir une chute de tension de 4%. Différentes valeurs de perte de tension sont fournies sur demande.

Tous les réacteurs de ligne et de charge Hilkar sont conçus sur mesure pour différentes applications en tenant compte de la tension, du courant, de l'inductance, du type d'application, des harmoniques, des interarmonies, de la taille, des événements transitoires tels que les commutations, et des caractéristiques de perte requises pour fournir la conception la plus efficace et la plus économique. Tous les tests de routine sont effectués conformément aux normes CEI 60076-6 ou à d'autres normes en fonction de la demande du client. Tous les rapports de tests sont disponibles sur demande. Le programme de test de base comprend certains ou tous les tests suivants:

  • Tests de routine (inductance, résistance, essai de tenue à la tension d'isolation monophasée d'une minute et essai de résistance à la tension d'impulsion)
  • Essai de résistance au court-circuit
  • Test de montée en température
  • Test de niveau sonore
  • Essai sismique







Caractéristiques



  • Conçu et testé selon les normes applicables IEC et IEEE
  • Facteur de haute qualité (Q)
  • Haute capacité thermique
  • Résistance mécanique élevée pour résister aux forces élevées de court-circuit
  • Construction imprégnée d'époxy, en fibre de verre afin de faciliter le refroidissement
  • Conception compacte, les dimensions peuvent être ajustées en fonction des besoins spécifiques du client
  • Boîtier disponible sur demande, côte à côte, triangle ou en arrangement vertical
  • Peinture résistant à la corrosion et à la température pour les applications intérieures et extérieures
  • Supports en aluminium, acier galvanisé à chaud ou en béton sur demande
  • Enceintes sur demande



Caractéristiques techniques
Tension Jusqu'à 36 kV
Type Noyau d'air, type sec
Altitude Jusqu'à 1000m *
Installation Intérieur / Extérieur
Classe d'isolation F (155°C)
Matériau de bobinage Aluminium ou Cuivre
Matériau d'isolation Film de classe F ou fibre de verre renforcée par du résine époxy
Écart de température -40°C à 55°C
Refroidissement Méthode de refroidissement AN (air-naturel)
Options

- Niveau

- Boîtier disponible sur demande

- Modèles disponibles selon l'IEEE, l'IEC et autres

- Configuration DIN ou NEMA du terminal

* Consultez l'usine pour des valeurs plus élevées.
