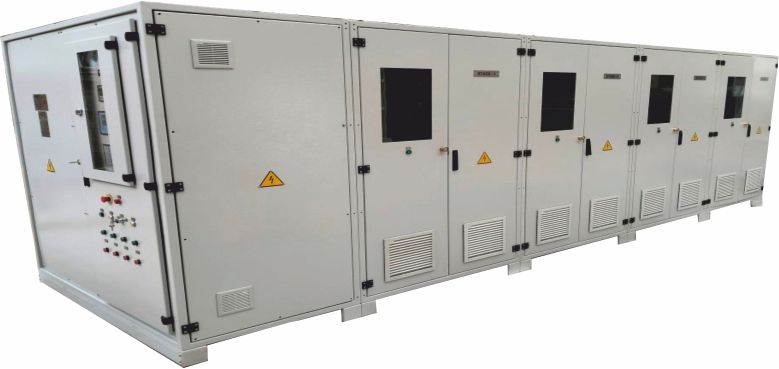

BANQUES DE CONDENSATEURS MT (avec FILTRES HARMONIQUES)


Enfermé dans du métal ou dans un conteneur ISO





Normes : IEEE Std. 1036, CEI 60871-1





Tests de batterie de condensateurs :
  • Mesure d'épaisseur de revêtement
  • Mesure de capacité
  • Essai de tenue à fréquence industrielle
  • Mesure de résistance d'isolement
  • Test de chargement à pleine capacité
  • Test d'impulsion de foudre
  • Consulter l'usine pour d'autres tests
Introduction
  • Système complet autonome avec facilité d'installation
  • Comprend un sectionneur de terre pour déconnecter les condensateurs d'alimentation et de terre
  • Comprend des réacteurs de filtrage d'harmoniques à noyau de fer/noyau d'air triphasés ou des réacteurs de limitation de courant d'appel à noyau d'air
  • Résistances passe-haut à faible inductance en option
  • Contacteurs à vide pour commuter les condensateurs
  • Fusibles de condensateur inclus
  • Contrôleur de correction automatique du facteur de puissance inclus
  • Relais de surtension, relais de surintensité, TC et TT inclus
  • Structure robuste contre la corrosion, la lumière directe du soleil, la pluie et les conditions environnementales difficiles
  • Protections tactiles incluses pour la sécurité
  • 2.4 kV - 36 kV 50-60 Hz, BIL 200 kV
  • Connexion double étoile pour un chargement déséquilibré
  • Détecteur de fumée en option
  • Structure modulaire intérieure/extérieure
  • Structure flexible et extensible



Domaines d'utilisation
  • Correction du facteur de puissance
  • Filtrage des harmoniques
  • Protection de survoltage
  • Atténuation des pertes



Tests de batterie de condensateur :
  • 4Vn (CC) 10 s. ou 2Vn (AC) 10 sec. entre les bornes
  • Mesure de tan⁡(δ) (angle de perte)
  • Mesure de capacité
  • Test de fuite
Protections des batteries de condensateurs

Le courant des fusibles de protection doit être choisi comme I_f≅2I_n.

51 relais doit être réglé avec un retard de 0,1 seconde entre 4-6In (protection contre les courts-circuits)

50 relais doivent être réglés avec un retard de 4 secondes pour 1.3In (protection contre les surcharges)

Il est recommandé de régler le relais 50N avec un retard de 4 secondes au réglage de 0,05In (protection contre les surcharges)

La valeur de la résistance R (kΩ) requise pour être connectée aux bornes du condensateur pour faire chuter la tension de la batterie du condensateur avec une capacité de C (μF) à moins de 75 V après 10 minutes (600 secondes), peut être calculée comme ci-dessous :



Pour connexion Delta

Pour connexion Delta


Pour connexion étoile

Pour connexion étoile




U : Tension du système (V)

In : Courant nominal du condensateur (A)

Calcul du courant d'appel (I_C) lorsqu'une seule batterie est connectée au circuit
  • - U : Tension Phase-Neutre (V)
  • - Xc : Réactance capacitive Phase-Neutre (Ω)
  • - XL : Réactance inductive totale entre batteries (Ω)
  • - Q ; Q_1 ; Q_2 : Puissances de la batterie (kVAr)
  • - S_SC : Puissance de court-circuit (kVA) au point de connexion des condensateurs
  • - I_N : Courant nominal (A_rms) de la batterie
  • - I_SC : Courant de court-circuit (A_rms) au point où la batterie de condensateurs est connectée



La valeur de l'inductance à connecter en série avec le condensateur pour limiter le courant d'appel à I_C ≤100I_N :

Courant d'appel


Courant d'appel


Exemple :

Étant donné que :

Q=200 kVAr U=5000 V f-f

S=1000 kVA Z=5 %

Courant d'appel I_C =I_N √(2 S_SC/Q)

I_N=Q/(√3.U)=200/(√3 x5)=23 A_rms

S_SC=S/Z_SC =1000/(5/100)=20.000 kVA

I_C=23√(2 20.000/200)=325 A inférieur à 100 x 23 A

Inductance de courant d'appel non requise.



Calcul du courant d'appel (I_C) lorsque (n+1) nombre de batteries de condensateurs sont connectées en parallèle :



Lorsque (n) nombre de batteries sont alimentées, la (n+1)ère étape sera alimentée.



Q (kVAr) : Puissance d'une batterie à un seul étage

U (kV) : Tension du réseau (entre phases)

ω (rad/s) : 2πf

C (μF) : Capacité du condensateur

I (μH/m) : Inductance des barres et des câbles entre les batteries

f_r (Hz) : Fréquence de résonance

L (μH) : réacteur d'appel connecté en série à la batterie

I_C (A) : la valeur de crête du courant de charge initial

I_N (A_rms) : Courant nominal de la batterie



Q =U^2.C.ω= √3.U.I_N

I_C= √(2/3)U.n/(n+1).√(C/I)

f_r=1/(2π√(I.C))



Le réacteur requis pour satisfaire l'expression I_C≤100I_N :

L (μH)=(2.10^6)/3 x Q/(2πf) x (n/(n+1))^2 x 1/((I_C )^2)



Si le réacteur d'appel (L) est ajouté,

I_C= √((2x10^6)/3 x Q/(2πf) x (n/(n+1))^2 x 1/L )





Exemple :

Pour une batterie de condensateurs avec une inductance de 0,5 𝜇H/m, hauteur 5 mètres, U=5000 V (phase à phase) avec (n+1) = 3 échelons, dont chacun a une puissance Q = 200 kVAr ;< /p>

- I_N=Q/(√3U)=200/(1,73 x 5) = 23 A_rms

C= √3(U x I_N)/(U^2 x 2πf) = 1,73(23 x 5000)/(5000^2.314)=25,3x10^-6

C=25,3 μF

Courant d'appel I_C=√(2/3)U x n/(n+1)√(C/I)



- I_C = 0,81 x 5000 x 2/3 √(25,3/(0,5 x 5)) =>

I_C=8589 A_p = 8,59 kA ≥ 100 x 23 A Réacteur nécessaire !



- Inductance du réacteur L(𝜇H)

L ≥(2 x 10^6)/3 x (Q.10^(-3))/ω x (n/(n+1))^2 x 1/((I_C )^2)< /p>

= 2x10^6 x 0,2/(2π50)(2/3)^2 x 1/(8590)^2 = 7,67 μH



Si une réactance de 50 𝜇H est connectée au lieu de 7,67 𝜇H, alors le courant d'appel sera :

I_C=√(2/3) x 5000 x 2/3 x √(25,3/50) = 1935 A_p



- Fréquence de résonance f_r = 1/(2π√(L.C))



Calculs liés aux banques de condensateurs :

Dans les condensateurs I_max=1.3 I_n

  • V_max=1.1 V_n - 12 heures / jour
  • V_max=1.2 V_n - 5 min
  • V_max=1.3 V_n - 1 min

Lorsqu'une batterie de condensateurs avec une puissance de Q (kVAr) est connectée à un système avec une puissance de court-circuit de S_sc (kVA), la fréquence de résonance est :



  • S : Puissance (kVA) du transformateur alimentant le condensateur
  • S_SC : Puissance de court-circuit (kVA) du transformateur alimentant le condensateur
  • Z_SC : Impédance de court-circuit du transformateur alimentant le condensateur (%)

Détermination du Q_N du condensateur nécessaire pour fournir une puissance capacitive de Q_s à un système avec une tension de (U_s) :

Exemples d'applications

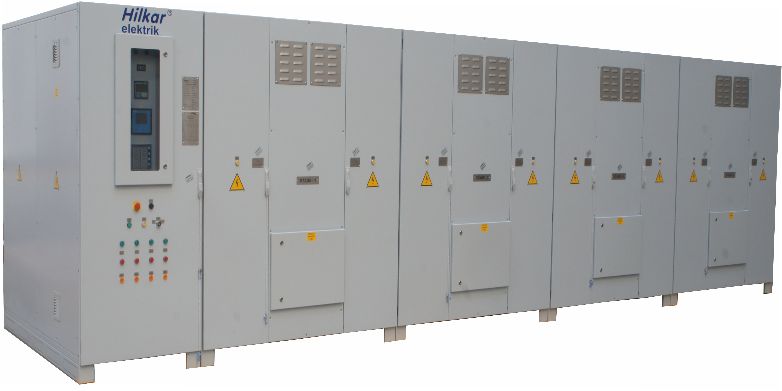

Disjoncteur à vide à l'entrée

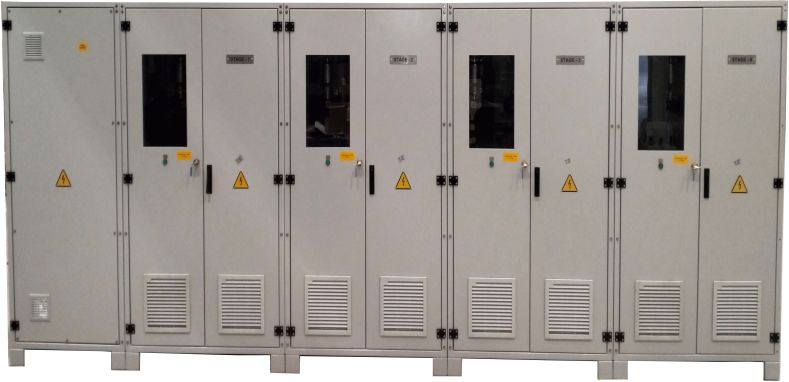

Sectionneurs pour déconnecter et mettre à la terre les condensateurs

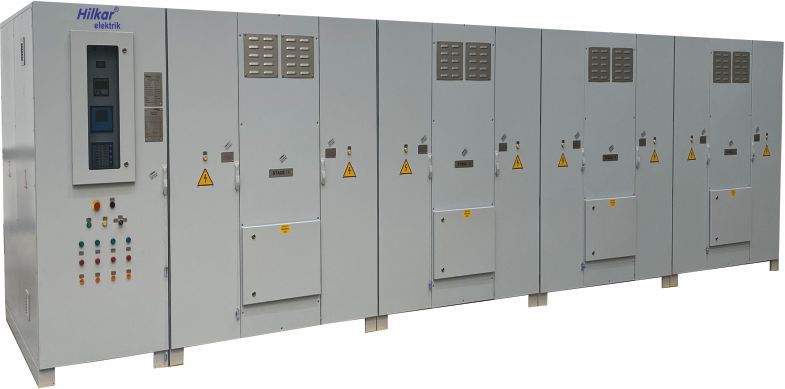

Équipé d'un réacteur d'appel



C.T. pour la protection contre les déséquilibres



Fusibles de protection des condensateurs
