Demir nüveli (çekirdekli) yağlı şönt reaktörler, enerji iletim ve dağıtım sistemlerinde ortaya çıkan fazla reaktif enerjinin harcanmasını sağlayarak enerji kalitesinin iyileştirilmesine çok ciddi katkı sağlamaktadırlar.
Şönt reaktörler (endüktif yük reaktörleri) genellikle uzun ve az yüklü iletim hattı ve kablolarının doğasından kaynaklanan kapasitif reaktif enerjinin kompanze edilmesinde kullanılırak mevcut hattın daha verimli kullanılmasını (aktif güç kapasitesini artırarak) ve muhtemel gerilim yükselmelerini engellenmesini sağlamaktadır. Şönt reaktörler genellikle dağıtım veya güç transformatörlerin tersiyer sargılarına ya da direkt hatta bağlanmaktadır.
Yapısal olarak ana bobinler ve manyetik devre yağa batırılmış haldedir. Yalıtım için kullanılan yağ aynı zamanda soğutucu ortamdır. Bu yağ reaktörün içinde oluşan ısının nüve ve bobinden uzaklaştırılmasını sağlamaktadır.
Yağlı reaktörlerin çekirdekleri bir veya birden fazla hava boşluğuna sahip ferromanyetik maddelerden yapılmaktadır. Bu hava boşluklu demir çekirdekler, hem normal işletim sırasında hem de arıza durumlarında ortaya çıkabilecek mekanik zorlanmalara dayanacak şekilde tasarlanmaktadır.
Yüksek güç ve yüksek gerilim sistemlerinde, anahtarlama sırasında oluşan geçici gerilimler aşırı büyük olabilmekte ve bu durum devre kesicilerde ve diğer bağlı sistem ekipmanlarında yalıtım bozulmalarına neden olarak zarar verebilmektedir. Bunu engellemek için şönt reaktörler RC tipi filtre yapıları ile birlikte kullanılmaktadır.
Avantajları
- Demir çekirdekli yağlı tip
- Sınırlanmış sıcaklık yükselmesi özelliğiyle daha uzun ömür
- UV ve kirlilik sınıfı IV olan bölgelerde üstün koruma özellikleriyle maksimum performans
- Düşük kayıplar
- Düşük ses seviyesi
Tipik Uygulamalar
Yağlı şönt reaktörler, esas olarak uzun veya az yüklenmiş iletim hatlarının ve yer altı kablolarının kullanıldığı aşağıda listenen uygulamalarda reaktif güç kompanzasyonu amacıyla kullanılmaktadır:
- Rüzgar santralleri
- Metro sistemleri
- Şehir dağıtım şebekeleri
- Endüstriyel tesisler
- Üniversite kampüsleri
- Trafo merkezleri
| Teknik Özellikler | |
|---|---|
| Gerilim | ≤36 kV |
| Güç | ≤5 MVAr * |
| Tip | Yağlı |
| Frekans | 50 Hz / 60 Hz |
| Bobin | Alüminyum veya bakır |
| Boya | RAL 7035 (talep halinde diğer seçenekler) |
| Sıcaklık | -30°C / +55°C |
| Yalıtım sınıfı | A sınıfı veya özel tasarım |
| Soğutma | ONAN / ONAF |
| Standartlar | IEC 60076-6, IEEE Std. C57.21 |

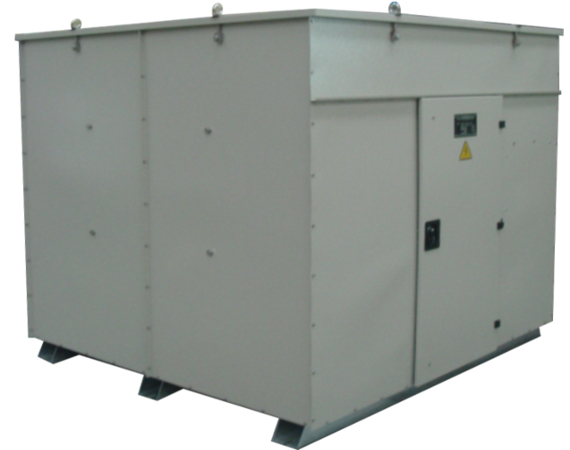

| Opsiyonlar | - Kademeler - Kabin - Devre kesiciler, sönümlendirme devresi ve koruma rölesi ile birlikte komple çözüm - Termometre - Yağ seviyesi göstergesi - Silikajel - Talep halinde diğer aksesuarlar |
*Diğer güç değerleri için fabrikaya sorunuz.
